FD-100120数控雕铣机

  • 更新时间:2016-12-12
  • 型号:FD-100120
  • 访问次数:25265次

产品简介:FD-100120数控雕铣机产品特点: 超强龙门立柱设计,最具代表性的大型数控雕刻机 操作简单,稳定的加工精度 机电一体化 机床主要基础部件均选用优质灰铸件 坚固耐用,具有更好的稳定性和安全性。

分享到:
联系人:13777020080
  • 产品介绍
  • 在线留言

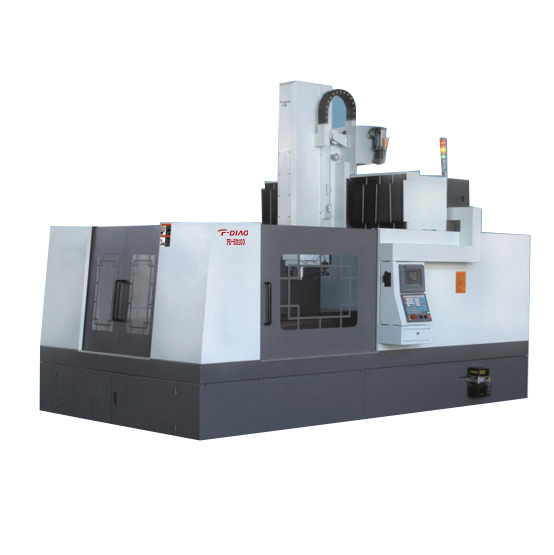

FD-100120数控雕铣机
本机型是我司推出最具实力的大型数控雕刻机,高刚性机身铸件,龙门式结构设计,高精度联轴器运动设计。采用超大功率的伺服电机,使加工件平稳有力,精密度高,灵活等功能特点。
该机型超大的工作行程可加工各种大型机身和超大型模具等。


FD-100120数控雕铣机规格及参数:

序号     配 套 件 名 称 规 格 及 参 数
1 机床总重量 约7.5T
2 台湾新代CNC系统
(中文版)一体液晶操作面板
21MA
3 C3级精密滚珠丝杆副 X. Y. Z轴Φ40mm/Φ50mm/Φ40mm
4 台湾上银滚珠直线导轨副
(或德国力士乐)
X. Y. Z轴 45mm/45mm/35mm
5 汇川伺服电机及驱动器 X .Y .Z轴 2.9kw/2.9kw/2.9kw
6 机械主轴 BT40 7.5KW-11KW
8 主轴转速范围 500—12000/rpm
9 主轴轴承 NSK
10 高频汇川变频器 11KW
11 电箱装置温亨热交换器 10A
14 油冷机 瑞科
15 刀具夹头 BT40
16 夹刀范围 ER40 Φ3~Φ25mm
17 河谷自动润滑泵
18 X .Y .Z轴运动定位精度 ±0.01/500mm
19 X .Y .Z轴重复定位精度 ±0.005/500 mm
20 X .Y .Z轴最大工作行程 1000 mm×1200 mm×450 mm
21 工作台尺寸 1000 mm×1200 mm
22 最大加工负重 2000kg
23 龙门宽度 1210 mm
24 主轴鼻端到工作台距离(电主轴) 100-550mm
25 最大移动速度10米/分钟
最大加工速度5米/分钟

26 润滑采用机械油自动润滑 32号机械油
27 机床电源总功率 19.0KW(三相380V)
28 机床外形尺寸长、宽、高 约2.5m×3.3m×2.9m
29 机床钣金外壳 半罩
