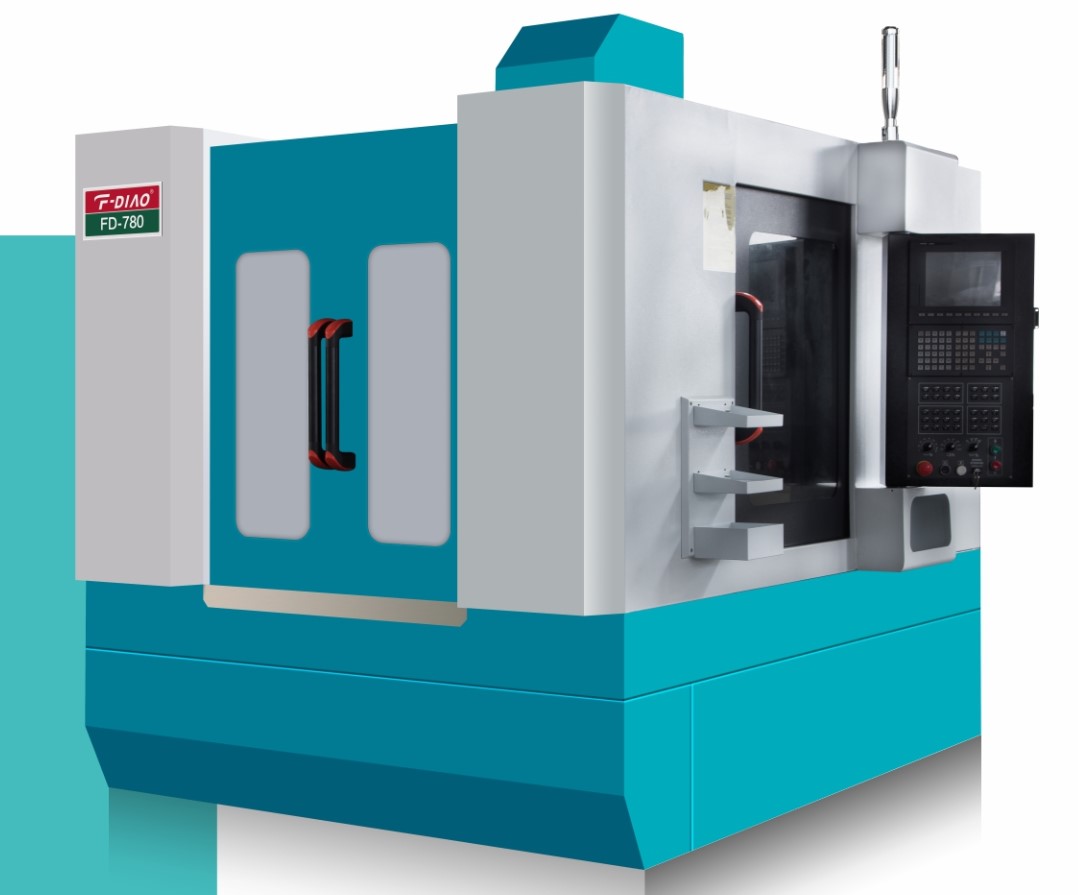

FD-780数控雕铣机(机械主轴)

  • 更新时间:2016-12-12
  • 型号:FD-780
  • 访问次数:20729次

产品简介:

分享到:
联系人:13777020080
  • 产品介绍
  • 在线留言

FD-780数控雕铣机(机械主轴)规格及参数:

序号 配 套 件 名 称 规 格 及 参 数
1 机床总重量 约5.0T
2 台湾新代CNC系统 (中文版)
一体液晶操作面板
21MA
3 C3级精密滚珠丝杆副
(银泰/莱恩)
X. Y. Z轴Φ32mm
4 台湾上银滚珠直线导轨副
(或德国力士乐)
X. Y. Z轴 35mm
5 台湾新代主轴驱动器 11kW
6 台湾新代伺服电机X/Y/Z 1.7kW/1.7kW/2.4kW
7 直连式机械主轴:电机功率 3.7kW/7.5kW
8 刀把型式 BT30/BT40
9 主轴转速范围 BT30 18000转/BT40 12000转
10 专用丝杆配对轴承 优特
11 高频汇川变频器 7.5KW
12 电箱装置温亨热交换器 10A
13 油冷机 瑞科
14 刀具夹头 ER32
15 夹刀范围  Φ3~Φ20mm
16 自动润滑泵 圣辉
17 X .Y .Z轴运动定位精度 ±0.01/300mm
18 X .Y .Z轴重复定位精度 ±0.005/300 mm
19 X .Y .Z轴最大工作行程 700 mm×800 mm×350 mm
20 工作台尺寸 750 mm×850 mm
21 最大加工负重 800kgs
22 龙门宽度 120-470mm/870 mm
23 主轴鼻端到工作台距离 120-470mm
24 工作台距离地面高度 约830mm
25 最大移动速度15米/分钟
最大加工速度8米/分钟

26 润滑采用机械油自动润滑 32号机械油
27 机床电源总功率 13.0KW(三相380V)
  机床外形尺寸长、宽、高 约1.9m×2.4m×2.7m
  机床钣金外壳 全罩
